Graphite Base Susceptor 공급업체로서 고객 여러분의 다양한 기술문의를 자주 접하게 됩니다. 자주 묻는 질문 중 하나는 흑연 베이스 서셉터의 포아송 비에 관한 것입니다. 이번 블로그 게시물에서는 이 주제에 대해 자세히 알아보고, 푸아송 비가 무엇인지, 흑연 베이스 서셉터의 푸아송 비, 실제 적용에서의 중요성을 설명하겠습니다.
포아송비 이해
흑연 베이스 서셉터의 포아송 비에 대해 논의하기 전에 포아송 비가 무엇인지 이해하는 것이 중요합니다. 푸아송비(ν)는 푸아송 효과의 측정값으로, 적용된 힘의 방향에 수직인 방향으로 재료가 변형되는 현상을 나타냅니다. 재료가 한 방향으로 늘어나면 일반적으로 가해진 힘에 수직인 방향으로 수축하며 그 반대의 경우도 마찬가지입니다. 푸아송 비는 단축 하중을 받는 재료의 가로 변형률(ε_transverse)과 축 변형률(ε_axis)의 음의 비율로 정의됩니다.
ν=- ε_횡단 / ε_축
예를 들어 막대를 축 방향으로 늘리면 가로 방향으로 가늘어집니다. 막대 직경의 감소(가로 변형)와 길이 증가(축 변형)의 비율이 포아송 비입니다. 푸아송 비는 무차원 수량이며 대부분의 재료에서 그 값의 범위는 -1에서 0.5입니다. 0.5 값은 재료가 비압축성임을 나타내고 음수 값은 재료가 축 방향으로 늘어날 때 가로 방향으로 팽창한다는 것을 의미하며 이는 일부 팽창 재료에서 발견되는 드문 특성입니다.
흑연 베이스 서셉터의 푸아송 비율
흑연은 독특한 층 구조를 지닌 결정질 형태의 탄소입니다. 각 층 내의 원자는 공유 결합에 의해 강하게 결합되어 있는 반면, 층은 약한 반 데르 발스 힘에 의해 서로 결합되어 있습니다. 이 구조는 흑연에 이방성 특성을 부여합니다. 즉, 방향에 따라 물리적 특성이 달라집니다.
흑연의 푸아송 비는 층의 방향과 흑연의 유형에 따라 크게 달라질 수 있습니다. 흑연 베이스 서셉터에 일반적으로 사용되는 다결정 흑연의 경우 포아송 비는 일반적으로 0.2~0.3 범위입니다. 이 값은 다결정 흑연이 축 방향으로 늘어나면 가로 방향으로 수축하며 가로 수축은 축 방향 팽창의 약 20~30%임을 나타냅니다.
흑연의 이방성은 또한 포아송 비가 방향에 따라 다를 수 있음을 의미합니다. 예를 들어, 매우 규칙적인 층 구조를 갖는 고도로 배향된 열분해 흑연(HOPG)에서 층에 평행한 푸아송 비는 층에 수직인 푸아송 비와 상당히 다를 수 있습니다. 그러나 흑연계 서셉터의 실제 적용에서는 대부분 다결정 형태를 사용하며 0.2 - 0.3 범위 내의 평균 포아송 비가 고려됩니다.
흑연 베이스 서셉터에서 포아송 비의 중요성
흑연 베이스 서셉터의 푸아송 비는 설계 및 적용에 있어 몇 가지 중요한 의미를 갖습니다.
기계 설계
기계 설계에서 포아송 비는 서셉터 내의 응력 분포에 영향을 미칩니다. 흑연 베이스 서셉터가 조임력이나 열팽창력과 같은 외부 힘을 받을 때 포아송 비는 재료가 가로 방향으로 변형되는 방식을 결정합니다. 이 정보는 서셉터의 구조적 무결성을 보장하고 과도한 응력으로 인한 고장을 방지하는 데 중요합니다. 예를 들어, 설계 시 푸아송 비를 제대로 고려하지 않으면 서셉터에 예상치 못한 횡방향 응력이 발생하여 균열이나 변형이 발생할 수 있습니다.
열팽창
흑연은 열팽창 계수가 상대적으로 낮지만 포아송 비는 여전히 서셉터가 온도 변화에 반응하는 방식에 중요한 역할을 합니다. 서셉터가 가열되면 축 방향으로 팽창하고 포아송 효과로 인해 가로 방향으로도 수축합니다. 열팽창과 푸아송 비 사이의 이러한 상호 작용은 장비 내 서셉터의 맞춤과 정렬에 영향을 미칠 수 있습니다. 푸아송비를 고려하지 않으면 열팽창 및 수축으로 인해 주변 구성요소가 정렬되지 않거나 손상될 수 있습니다.
반도체 및 PV 산업에 적용
흑연 베이스 서셉터는 반도체 및 광전지(PV) 산업에서 널리 사용됩니다. 이러한 응용 분야에서는 서셉터의 정밀도와 안정성이 매우 중요합니다. 푸아송 비는 처리 중 서셉터의 치수 안정성에 영향을 미치며, 이는 생산되는 반도체 웨이퍼 또는 PV 셀의 품질에 영향을 줄 수 있습니다. 예를 들어, 증착 공정 중에 서셉터가 웨이퍼를 고정하는 PECVD 흑연 보트 응용 분야에서 포아송 효과로 인한 치수 변화로 인해- 균일하지 않은 증착이 발생하고 제품 수율이 감소할 수 있습니다.
관련 흑연 제품 및 해당 포아송비 고려 사항
흑연 베이스 서셉터 외에도 흑연 척 및 흑연 양극판과 같은 다른 흑연 제품에도 포아송 비를 고려합니다.
흑연 척은 가공 중에 반도체 웨이퍼를 고정하는 데 사용됩니다. 흑연 재료의 푸아송 비율은 손상을 일으키지 않고 웨이퍼를 안전하게 고정하는 척의 능력에 영향을 미칩니다. 푸아송 효과로 인해 척이 가로 방향으로 너무 많이 변형되면 웨이퍼를 안정적으로 잡을 수 없어 오정렬이나 웨이퍼 파손이 발생할 수 있습니다.

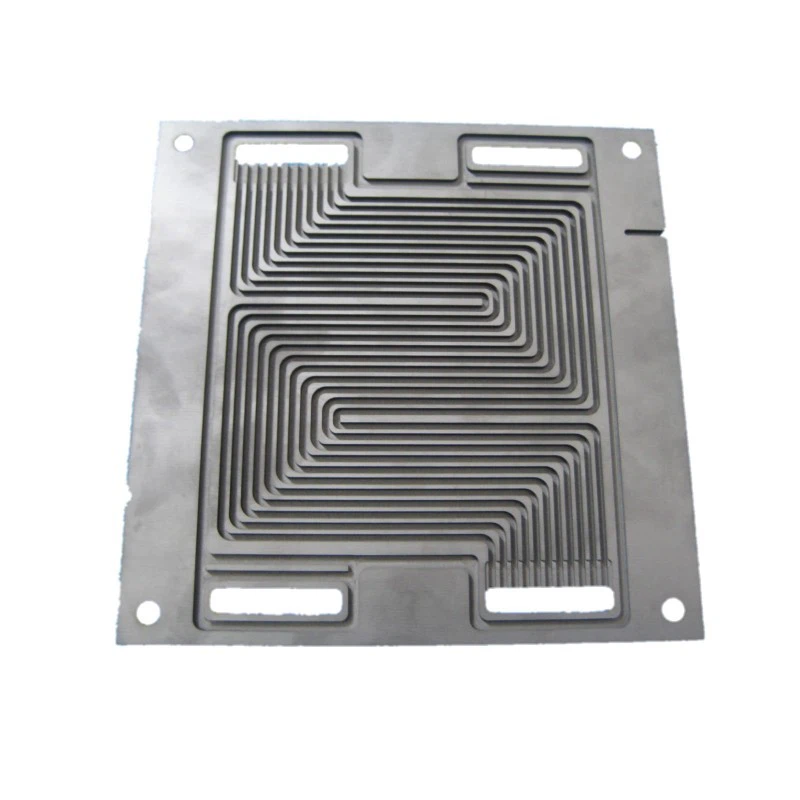

흑연 양극판은 연료 전지에 사용됩니다. 흑연 재료의 푸아송 비는 플레이트의 기계적 특성과 연료 전지 성능에 영향을 미칩니다. 플레이트가 균열이나 변형 없이 연료 전지 내부의 내부 압력과 응력을 견딜 수 있는지 확인하려면 푸아송 비에 대한 올바른 이해가 필요합니다.
결론
결론적으로, 흑연 베이스 서셉터의 푸아송 비는 기계적 설계, 열적 거동 및 다양한 응용 분야의 성능에 영향을 미치는 중요한 특성입니다. 흑연 베이스 서셉터의 공급업체로서 당사는 이 특성의 중요성을 이해하고 당사 제품이 적절한 포아송 비를 염두에 두고 설계 및 제조되도록 보장합니다.
흑연 베이스 서셉터 또는 기타 흑연 제품에 관심이 있으시면 조달 및 추가 기술 논의를 위해 당사에 연락해 주시기 바랍니다. 당사의 전문가 팀은 귀하의 특정 요구 사항을 충족시키기 위해 자세한 정보와 지원을 제공할 준비가 되어 있습니다.
참고자료
Callister, WD, & Rethwisch, DG(2016). 재료 과학 및 공학: 소개. 와일리.
Fitzer, E., & Heintz, E. (1995). 탄소 섬유 및 그 복합재. 뛰는 것.
샤클포드, JF (2000). 엔지니어를 위한 재료 과학 소개. 프렌티스 홀.
