흑연 가열 플레이트의 공급 업체로서 저는 이러한 필수 산업 구성 요소의 기능을 이해하고 향상시키는 데 깊이 관여했습니다. 고객들로부터 가장 자주 묻는 질문 중 하나는 흑연 가열 플레이트에서 온도 제어의 정확성에 관한 것입니다. 이 블로그 게시물에서는 광범위한 경험과 최신 산업 지식을 바탕 으로이 주제를 자세히 살펴 보겠습니다.

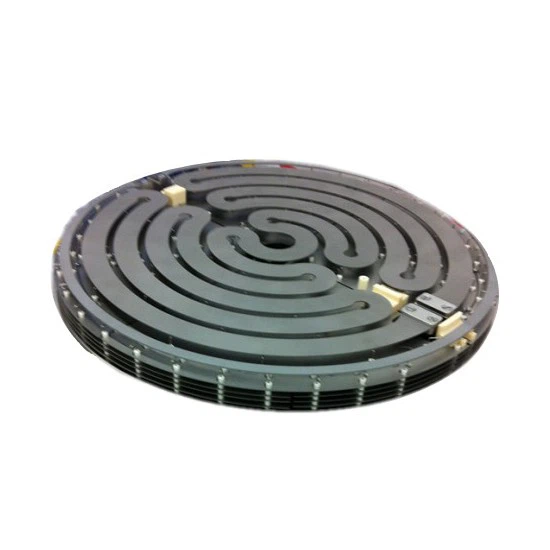

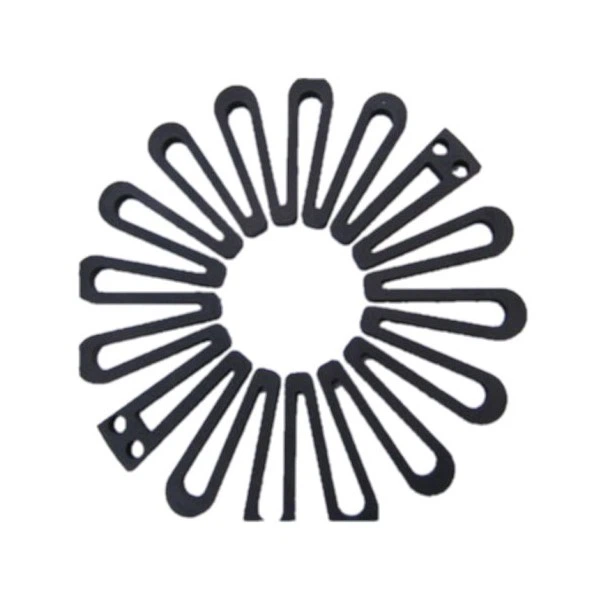

흑연 가열 플레이트의 기초
흑연 가열 플레이트는 반도체 제조, 야금 및 재료 연구를 포함한 다양한 산업 응용 분야에서 널리 사용됩니다. 그들은 높은 열전도율, 우수한 화학 저항성 및 고온에서 작동하는 능력과 같은 다른 가열 요소에 비해 몇 가지 장점을 제공합니다. 이러한 특성은 정확하고 균일 한 가열이 필요한 프로세스에 이상적입니다.
흑연 가열 플레이트의 가열 메커니즘은 줄 가열의 원리에 기초합니다. 전류가 흑연을 통과하면 저항성이 발생하여 열이 발생합니다. 가열 플레이트에 적용된 전류 또는 전압을 조정하여 생성 된 열의 양은 제어 할 수 있습니다. 이를 통해 광범위한 온도 제어가 가능합니다.
온도 제어 정확도에 영향을 미치는 요인
흑연 가열 플레이트에서 온도 제어의 정확도에 영향을 줄 수 있습니다. 이러한 요소를 이해하는 것은 최적의 성능을 달성하고 산업 공정의 신뢰성을 보장하는 데 중요합니다.
1. 재료 품질
가열판에 사용 된 흑연 재료의 품질은 중요한 요소입니다. 고품질 흑연은보다 균일 한 구조와 낮은 불순물 수준을 가지므로 일관된 전기 및 열 특성을 초래합니다. 이 균일 성은 물질의 변화가 불균일 한 가열 및 온도 변동으로 이어질 수 있으므로 정확한 온도 제어에 필수적입니다.
2. 디자인 및 구성
가열판의 설계 및 구조도 중요한 역할을합니다. 우물 - 설계된 가열판은 균일 한 크로스 섹션과 전류의 적절한 분포를 갖습니다. 이를 통해 플레이트 표면을 가로 질러 열이 골고루 생성되어 온도 구배가 최소화됩니다. 또한 가열판이 전원에 연결되는 방식과 온도 제어 시스템이 정확도에 영향을 줄 수 있습니다.
3. 온도 센서 배치
온도 센서의 배치는 정확한 온도 측정에 중요합니다. 센서는 프로세스 재료의 온도를 정확하게 반사하는 위치에 있어야합니다. 센서가 난방 공급원에서 너무 멀리 떨어져 있거나 열 접촉이 불량한 영역에있는 경우 정확한 판독을 제공하지 않아 온도가 부정확하게 발생할 수 있습니다.
4. 환경 조건
주변 온도 및 습도와 같은 환경 조건은 온도 제어 정확도에도 영향을 줄 수 있습니다. 주변 온도의 변화는 가열판 및 기타 성분의 열 팽창 및 수축을 유발할 수 있으며, 이는 전기 및 열 특성에 영향을 줄 수 있습니다. 습도는 또한 가열판과 온도 센서의 부식 및 산화를 유발하여 측정 오류를 초래할 수 있습니다.
온도 제어 정확도 측정
흑연 가열 플레이트에서 온도 제어의 정확도를 평가하기 위해 몇 가지 방법을 사용할 수 있습니다.
1. 열전대
열전대는 산업 응용 분야에서 가장 일반적으로 사용되는 온도 센서입니다. 이들은 온도 차이가있을 때 두 개의 다른 금속의 접합부에서 전압이 생성되는 Seebeck 효과를 기준으로 작동합니다. 열전대는 비교적 저렴하고 내구성이 뛰어나며 광범위한 온도를 측정 할 수 있습니다. 열전대에 의해 측정 된 온도를 설정 점과 비교함으로써 온도 제어 시스템의 정확도를 평가할 수 있습니다.
2. 저항 온도 검출기 (RTD)
RTD는 높은 정확도와 안정성을 제공하는 또 다른 유형의 온도 센서입니다. 금속의 전기 저항이 온도에 따라 변한 원칙에 따라 작동합니다. RTD는 열전대보다 정확하지만 더 비싸고 응답 시간이 느려집니다.
3. 적외선 온도계
적외선 온도계는 접촉없이 가열 플레이트의 표면 온도를 측정하는 데 사용될 수 있습니다. 이들은 비 침습적 온도 측정에 유용하며 플레이트 표면의 온도 분포에 대한 빠른 개요를 제공 할 수 있습니다. 그러나 정확도는 표면의 방사율과 장애물의 존재와 같은 요인에 의해 영향을받을 수 있습니다.
온도 제어 정확도 향상
우리의 경험을 바탕으로흑연 가열판공급 업체는 온도 제어 정확도를 향상시키기위한 몇 가지 전략을 개발했습니다.
1. 재료 선택 및 품질 관리
우리는 고품질 흑연 재료를 신중하게 선택하고 제조 공정에서 엄격한 품질 관리 조치를 수행합니다. 이를 통해 가열 플레이트는 일관된 전기 및 열 특성을 가지며 온도 변동이 줄어 듭니다.
2. 고급 설계 및 제조 기술
우리는 고급 설계 및 제조 기술을 사용하여 난방 플레이트의 구조와 성능을 최적화합니다. 예를 들어, 우리는 컴퓨터 - AIDER 설계 (CAD) 소프트웨어를 사용하여 가열판의 전기 및 열 거동을 시뮬레이션하고 균일 성을 개선하기 위해 조정합니다. 또한 가열판에 정확한 모양과 치수가 있는지 확인하기 위해 정밀 가공 기술을 사용합니다.
3. 지능형 온도 제어 시스템
우리는 측정 된 온도에 따라 가열판에 전력 입력을 자동으로 조정할 수있는 지능형 온도 제어 시스템을 제공합니다. 이 시스템은 고급 알고리즘을 사용하여 열 관성 및 환경 변화와 같은 요인을 보완하여 온도 제어의 정확성과 안정성을 향상시킵니다.
4. 적절한 설치 및 유지 보수
가열판의 적절한 설치 및 유지 보수는 정확한 온도 제어에 필수적입니다. 우리는 자세한 설치 지침을 제공하고 고객에게 가열판이 올바르게 설치되도록 교육을 제공합니다. 또한 최적의 성능을 보장하기 위해 가열판 청소 및 온도 센서 점검과 같은 정기적 인 유지 보수를 권장합니다.
흑연 절연 패드의 역할
흑연 절연 패드는 흑연 가열 플레이트의 온도 제어 정확도를 향상시키는 데 중요한 역할을합니다.흑연 절연 패드가열판에서 주변 환경으로의 열 손실을 줄일 수있어보다 안정적인 온도를 유지하는 데 도움이됩니다. 또한 안전에 중요한 전기 절연을 제공하며 다른 전기 부품과의 간섭을 방지 할 수 있습니다.
고온 용광로에서 흑연 히터의 적용
고온 용광로에서고온 용광로를위한 흑연 히터종종 흑연 가열 플레이트와 함께 사용됩니다. 이 히터는 추가 가열 용량을 제공 할 수 있으며 더 높은 온도를 달성하는 데 사용될 수 있습니다. 흑연 가열 플레이트의 정확한 온도 제어는 고온 용광로의 적절한 작동 및 가공 된 재료의 품질을 보장하는 데 중요합니다.
결론
흑연 난방 플레이트에서 온도 제어의 정확도는 재료 품질, 설계, 온도 센서 배치 및 환경 조건을 포함한 여러 요인에 의해 영향을받습니다. 이러한 요소를 이해하고 고품질 재료, 고급 설계 기술 및 지능형 온도 제어 시스템 사용과 같은 적절한 전략을 구현함으로써 온도 제어의 정확도를 크게 향상시킬 수 있습니다.
흑연 가열 플레이트의 주요 공급 업체로서 우리는 고객에게 특정 요구를 충족시키는 고품질 제품 및 솔루션을 제공하기 위해 노력하고 있습니다. 흑연 가열판에 관심이 있거나 온도 제어 정확도에 대한 질문이 있으시면 자세한 토론 및 조달 협상을 위해 저희에게 연락하십시오.
참조
- Acropera, FP, & Dewitt, DP (2002). 열과 질량 전달의 기본. John Wiley & Sons.
- Cengel, YA (2003). 열전달 : 실용적인 접근. 맥그로 - 힐.
- Barron, RF (1985). 극저온 시스템. 옥스포드 대학 출판부.
